VULKAN Produkte im Bereich Hybrid- und Elektroantriebslösungen

Im Rahmen unserer Aktivitäten im Bereich der Hybrid- und Elektroantriebslösungen bietet VULKAN eine spezielle Produktentwicklung und -lieferung für nachhaltige Antriebssysteme an. In dem folgenden Beispielantrieb sind die MEGIFLEX B, RotaChock und AVR Lager eingesetzt.

Elektrischer Modus EIN - NULL EMISSIONEN

Wenn der Bediener den Elektromodus wählt, wird das Schiffsgetriebe auf Neutral gestellt und die E-Maschine treibt die Propellerwelle direkt über die VULKAN Hybrid Drive-Vorrichtung an. Der Diesel-Motor kann abgeschaltet werden.

Dieselmodus EIN - STROMERZEUGUNG

Wenn Sie die Taste für den Dieselmodus wählen, schaltet das Schiffsgetriebe den Vorwärtsgang ein. Der Antrieb dreht sich in einem Standard-Dieselantrieb. In diesem Navigationsmodus kann die E-Maschine als Wellengenerator genutzt werden, um den Strombedarf an Bord zu decken und/oder Batterien aufzuladen.

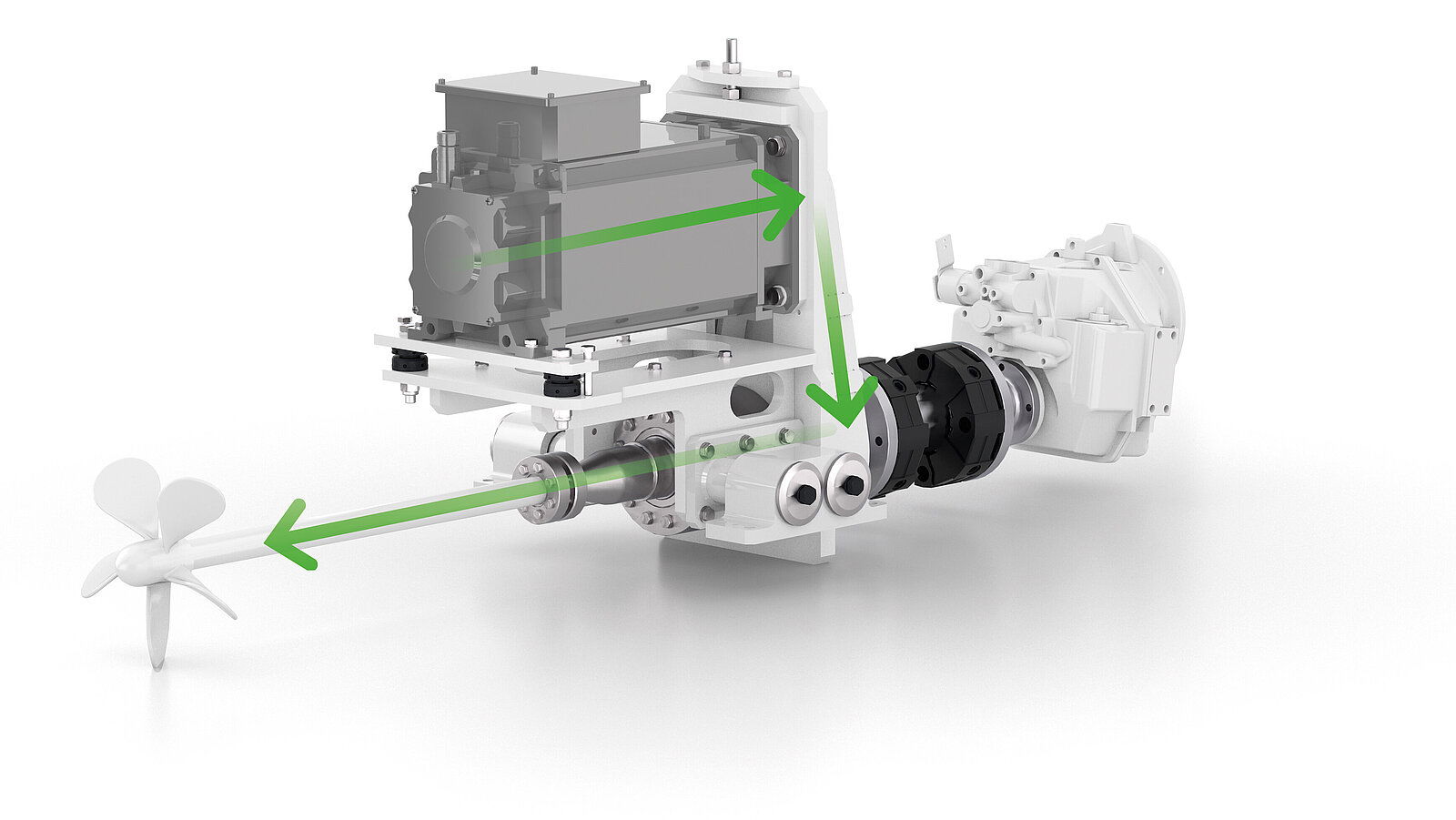

ELEKTRISCHER MODUS Getriebe im Leerlauf

Leistungsfluss im Elektromodus

Emissionsfreie Navigation - der Elektromotor wird von den Batterien gespeist; der Dieselmotor ist abgeschaltet.

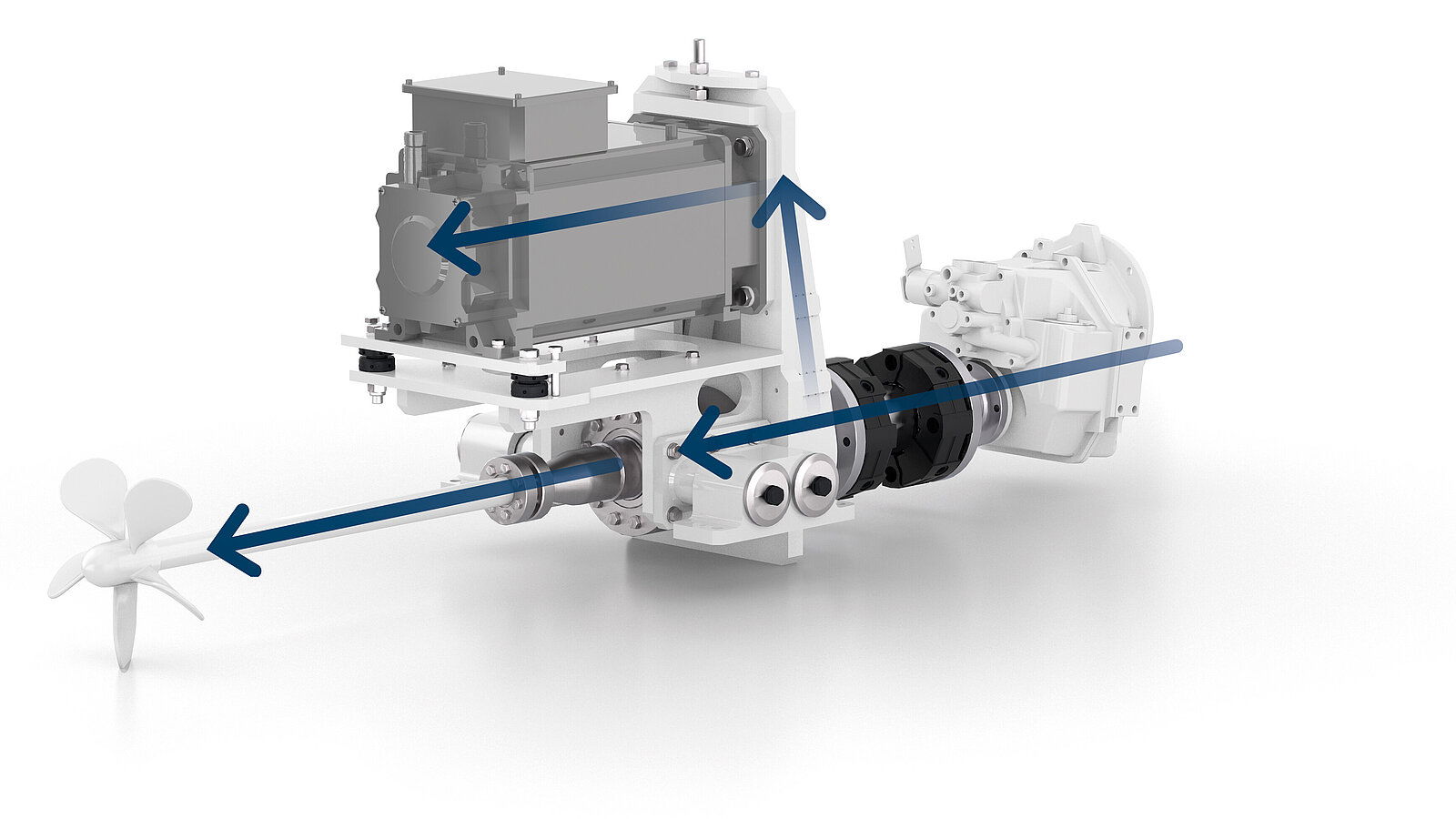

GENERATOR MODUS Getriebe eingekuppelt

Leistungsfluss im Dieselbetrieb

Elektrische Maschinen fungieren als drehzahlvariable Generatoren, die die die Batterien aufladen und die Hotellast mit Strom versorgen.

H Series

Die H Series wurde entwickelt, um ein vollständig integriertes System aus Mechanik- und Energiemanagementpaketen zu bieten.

Das Hybridmodul der H Series wird mit allen Komponenten geliefert, die für den Hybridantrieb erforderlich sind, was eine höhere Qualität und Zuverlässigkeit als bei einem herkömmlichen Antriebssystem gewährleistet.

VULKAN stellt die mechanischen Schnittstellen zur Verfügung, die mit Hilfe von dynamischen Starrkörper- und Torsionsschwingungsanalysen ausgewählt wurden. Durch seine Kompaktheit eignet es sich für Maschinenräume mit begrenztem Platzangebot, während seine Robustheit und Modularität eine stabile Leistung über die Zeit und eine einfache Anpassung an die spezifischen Projekt- und Kundenanforderungen gewährleisten.

Das System eignet sich sowohl für Neubauten als auch für die Nachrüstung von bereits in Betrieb befindlichen Schiffen. Das dem Produkt zugrunde liegende Konstruktionsziel der Raum- und Gewichtsoptimierung ermöglicht es, die Vorteile des Hybridantriebs zu nutzen, ohne dass wesentliche bauliche Veränderungen erforderlich sind.

Neben dem Hybridmodulpaket der H Series bietet VULKAN seinen Kunden ein komplettes, schlüsselfertiges Paket an, das die folgenden Komponenten und deren Integration umfasst.

Stromverteilungs- und -managementsystem:

  • PMS/SEMS-Bedienfeld
  • Drosselklappenhebel-System
  • Akku-Pack
  • DC/DC-Wandler
  • 750 VDC-Schalttafel
  • Transformator
  • Wechselrichtertafel (VFD)

Antriebsstrang-Paket:

  • Hochflexible Kupplung
  • Elektromagnetische Kupplung
  • Elektrische Maschine
  • Mechanische Integration

Batterien: Luftgekühlt oder flüssigkeitsgekühlt, LFP, zugelassen durch das Register.
Die Inbetriebnahme des Systems erfolgt durch VULKAN.

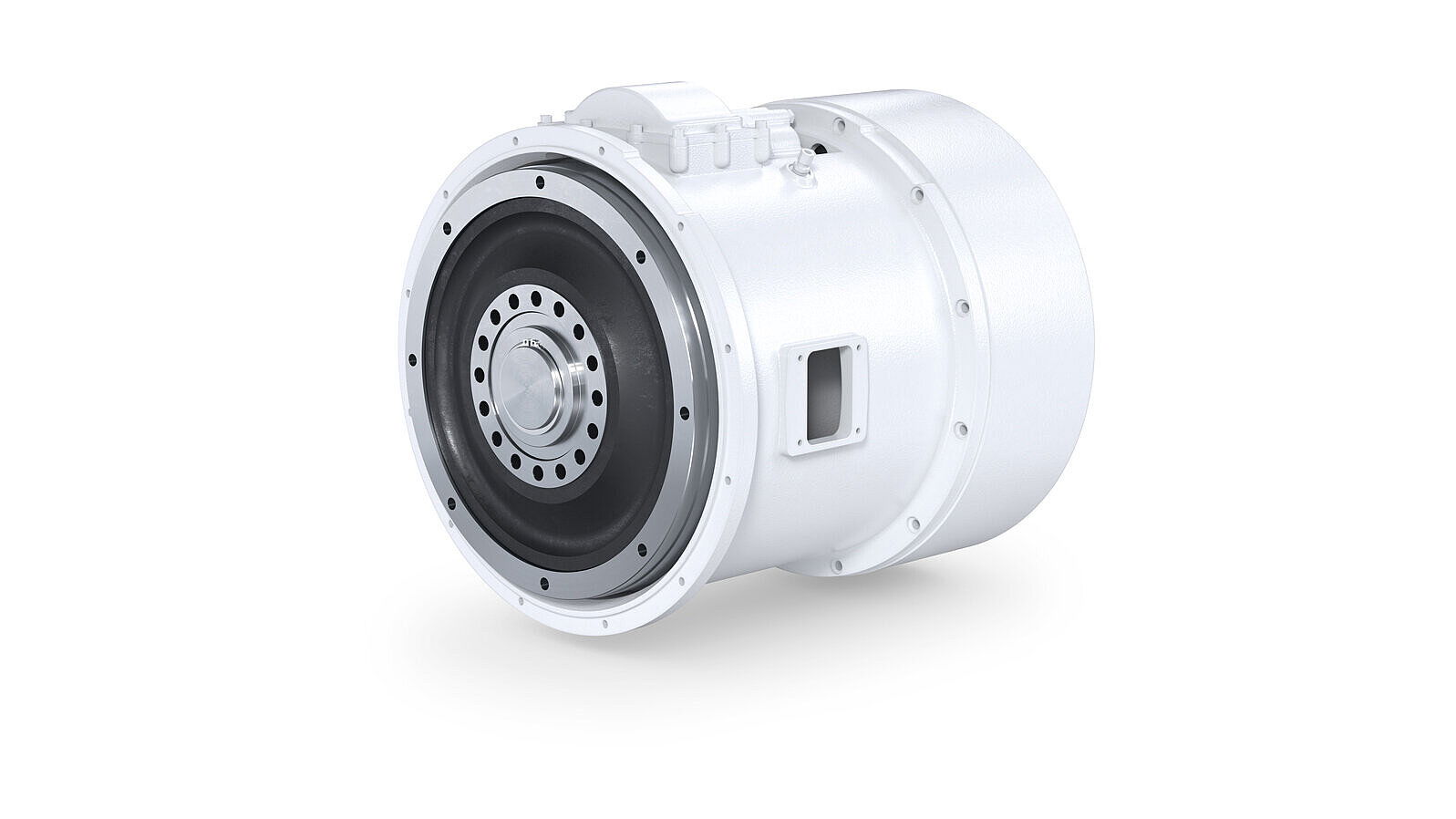

H 1000

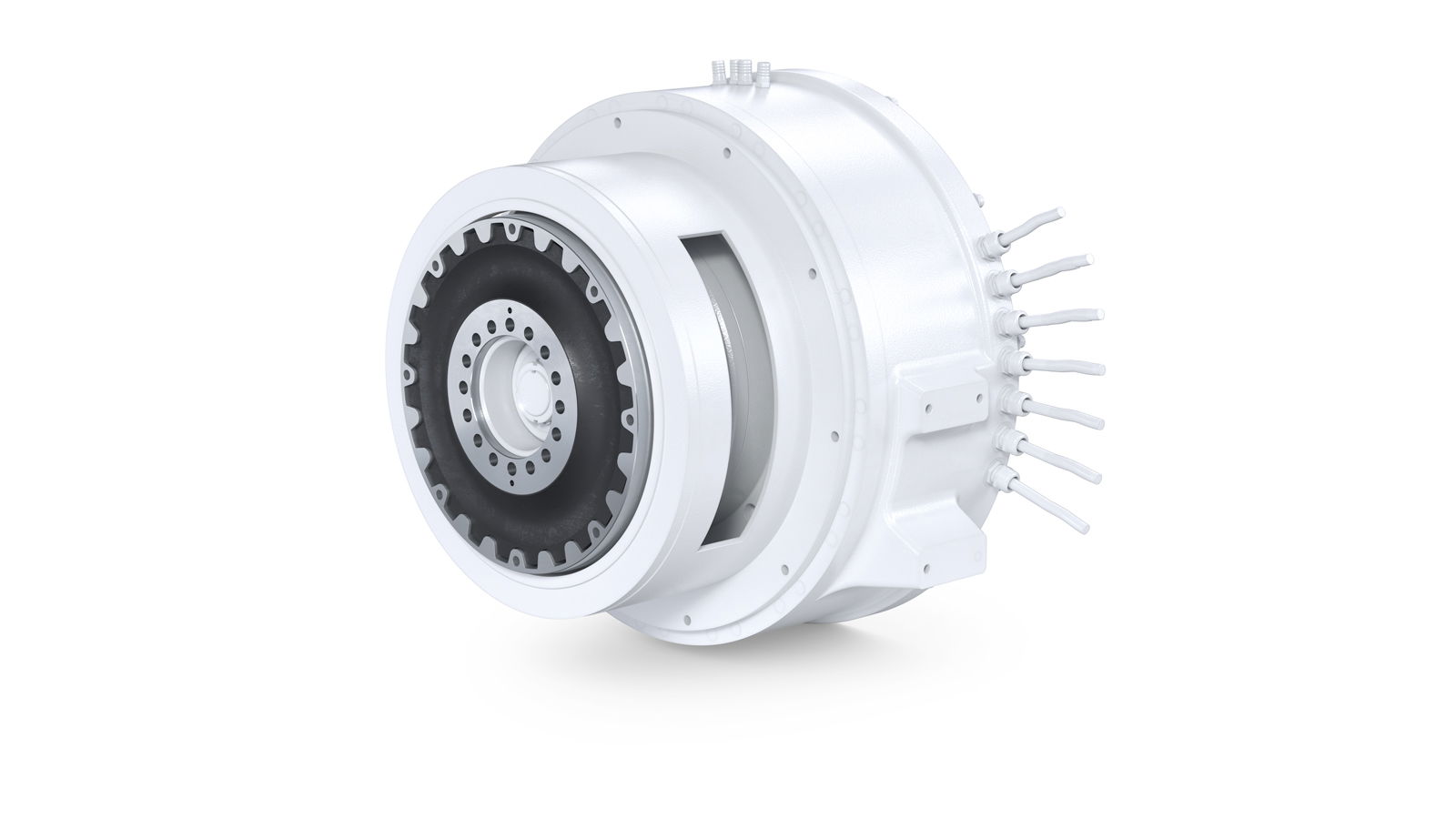

H 2000

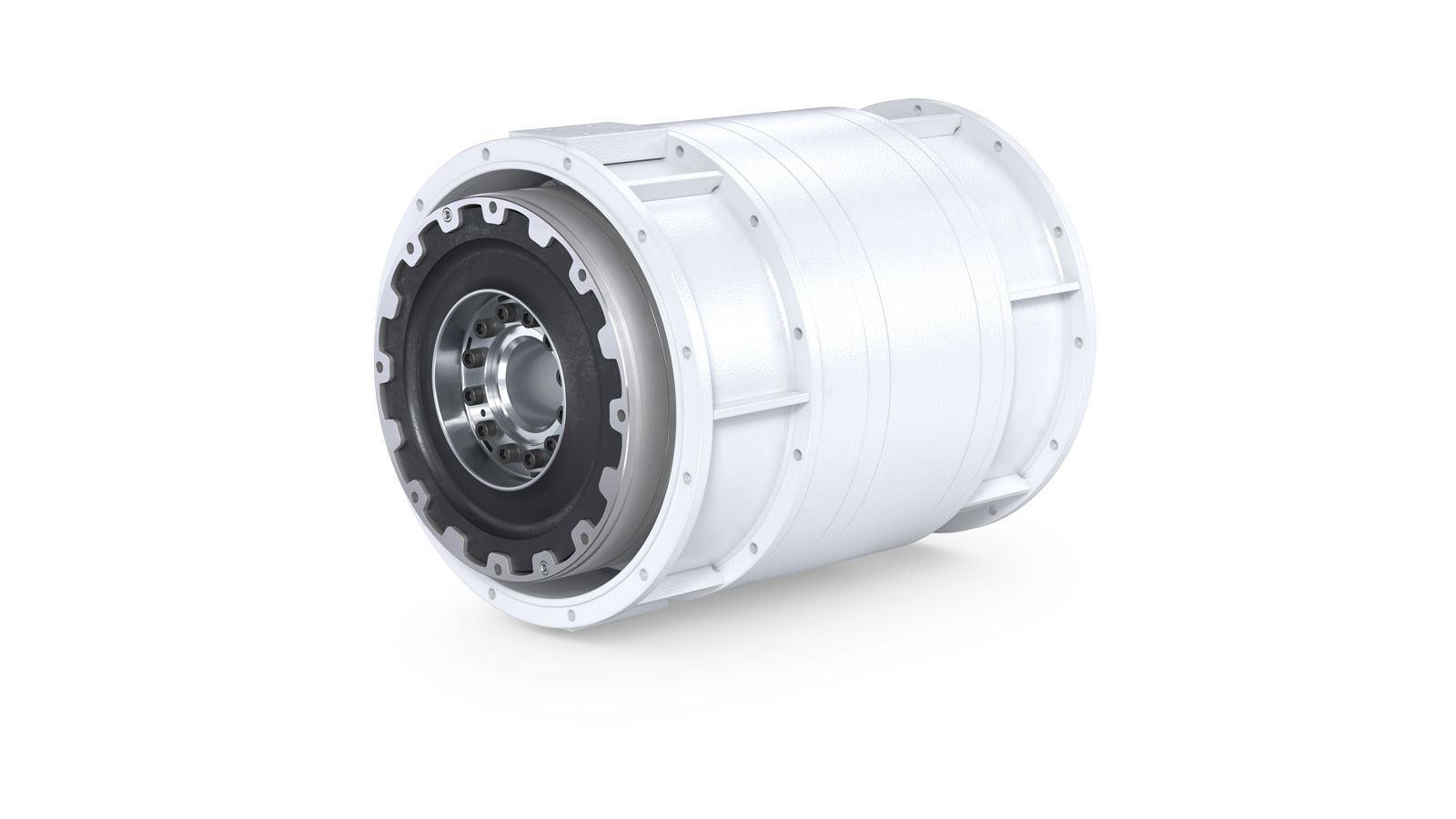

H 400
