水上迪士尼乐园采用弹性联轴器

船舶:迪士尼梦想号和迪士尼幻想号(游轮)
造船厂:Meyer/帕彭堡

挑战:

2009 年 8 月,在德国帕彭堡的 Meyer Werft GmbH 造船厂,Disney Cruise Line 在一场节日庆祝仪式上为新船铺设龙骨。VULKAN 已经接到合同,负责为游轮的四台 MAN 发动机配备 RATO S 联轴器。另一艘海洋巨舰“迪士尼幻想号”自 2012 年起加入舰船队,也搭载了 RATO 弹挠性联轴器。

这两艘游轮各有 1,250 间客舱,因此容量是之前船只的两倍。两船长约 340 米,宽约 37 米,足足是一个足球场的 3 倍,总注册吨位 12.8 万吨。

解决方案:

“迪士尼梦想号”的驱动系统配备了五台 MAN 柴电发动机,这些发动机通过 RATO S 联轴器驱动发电机,产生所需的电力。船舶动力驱动装置则通过电动发动机驱动螺旋桨来实现运行。同样,这些发电机为船上其他所有用电设备电流收集器供电。三台功率 14,400 kW 的 12V 48/60 CR 发动机配备了 RATO S 562Q 联轴器。VULKAN 又为两台功率 16,800 kW 的 14V 48/60 CR 发动机配备 RATO S 562Y 联轴器。

优势:

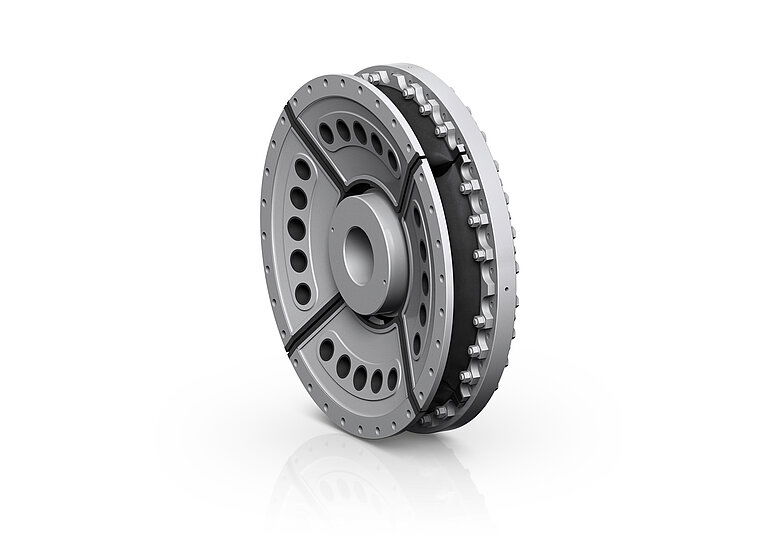

弹性体联轴器 RATO S 具有扭转弹性,可吸收轴向、径向和角度偏移。它非常适合弹性安装的机器(发动机和变速箱)。借助不同的可用扭转刚度和阻尼,实现了驱动系统扭振特性的良好调节整。联轴器的扭转弹性部分可按需要配置为一排或几排。VULKAN RATO 联轴器的额定扭矩可达 2,000 kNm。

产品相关更多详情请见此处

VULKAN 参与建设欧盟 EU-H2020 项目计划电动渡轮

艾尔岛 (ÆrØ) 是丹麦南部的一个岛屿。自 70 至 80 年代以来,它一直是可再生能源项目的先驱群落。历代市长承诺在 2025 年之前实现艾尔岛碳中和。风力涡轮机、以太阳热能为基础的区域供暖、生物质能和光伏发电光生伏打满足了岛上大部分的电力和供暖需求。显然,这些能源也能用于岛屿渡轮服务。

自 2015 年 6 月起,该项目由欧盟 H2020 计划(研究与创新地平线 2020)出资扶持。具体包括设计、建造和示范一艘全电动中型渡轮(绿色船舶),用于中程服务。该渡轮能以环保方式行驶,不排放二氧化碳。因此,它是一艘百分百的电动船舶。

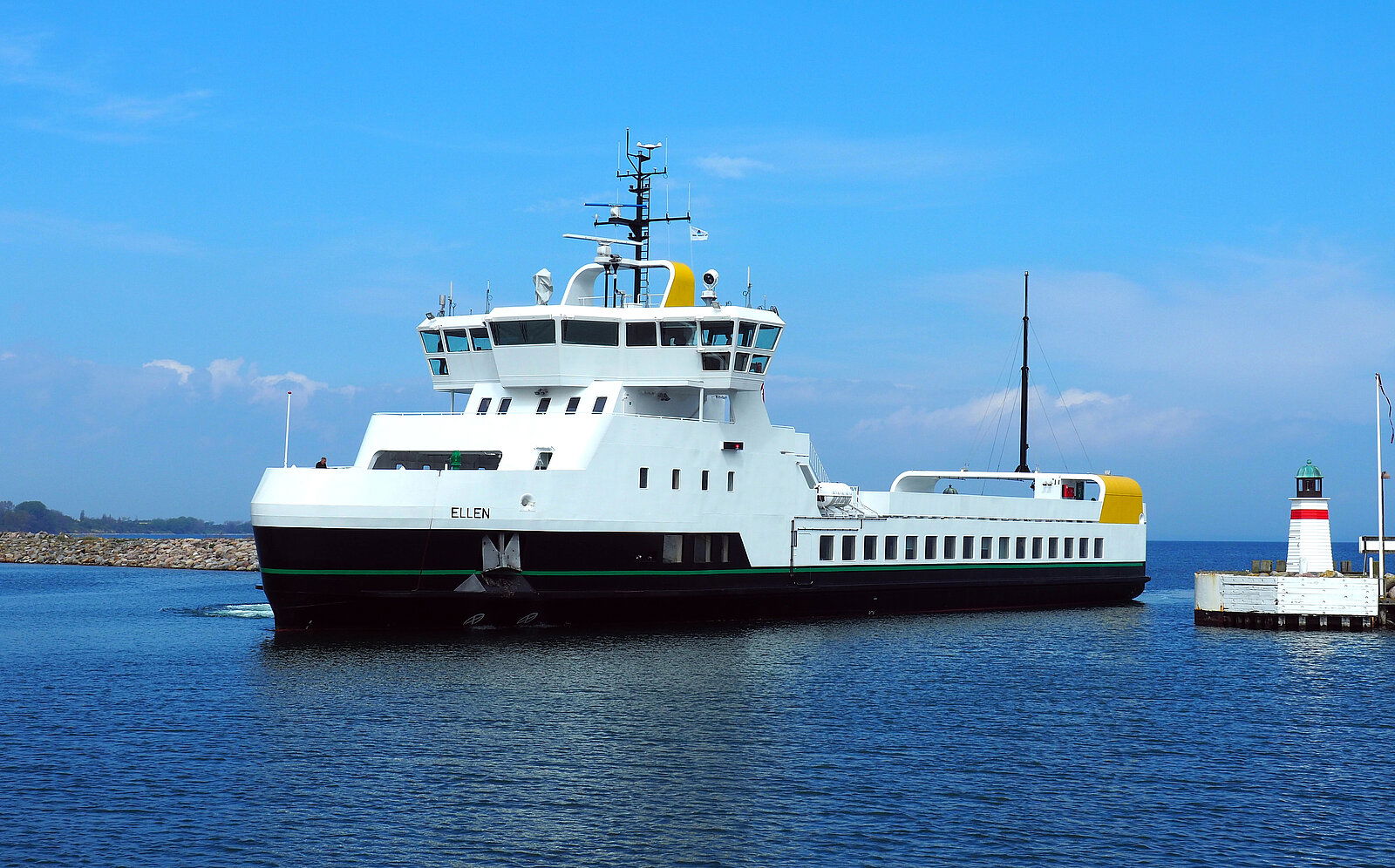

ÆRØ-Ferry 将在两年内于 Fynshav 至 Sœby(艾尔岛)航线和 Sœby(艾尔岛)至 Faaborg 航线上测试电动渡轮(2019 年 7 月试航,自 2019 年 8 月 15 日起成为常班渡轮)。此外,ÆRØ-Ferry 将向行业和渡轮运营商测试并验证概念的可能性和经济可行性。建造方还将特别注意在港内停泊期间减少对水体和空气的噪音排放,在高速运行时坚持减轻波浪作用,达到安全高标准,上层建筑和主要组件采用轻质结构,力争实现极高的能源效率。

渡轮安装了两套独立的推进系统:

电驱发动机 - 高弹性 VULKAN VULKARDAN F 联轴器 - 变速箱 - Piening 轴系统和固定螺距螺旋桨。
采用新开发的 VULKARDAN F5410,它支持采用夹紧轴套轮毂连接设计,符合挪威船级社冰级 1C 分级标准。这是 2017 年 4 月交付的首批渡轮联轴器设计之一,在车间成功实现安装。牵引电机和变速箱采用弹性或者刚性+弹性安装。

在实船试验期间和试航以来,联轴器一直正常运转,未引发任何投诉,满足了客户期许。由此,VULKAN 为“绿色船舶技术”又做出了一大贡献。

e-ferry_logo_colour 项目将在各种活动上展示成果,必将引发大众关注短途海上交通领域的新渡轮建设。我们将继续关注此项目,期待看到初期运营结果。详见 e-ferryproject.eu。
